深井泵介绍

广州全一泵业有限公司 发布时间：2017-3-22

      深井泵是用来从深井中提取地下水的设备，供以地下水为水源的城市、工矿企业及农田灌溉之用。常用的深井泵有JC型和JD型。

JD型深井泵实际上是一种立式单吸分段式多级离心水泵。其组成包括三部分：
1）包括滤网在内泵的工作部分；
2）包括泵座和传动轴在内的扬水管部分；
3）带电动机的传动装置部分等。

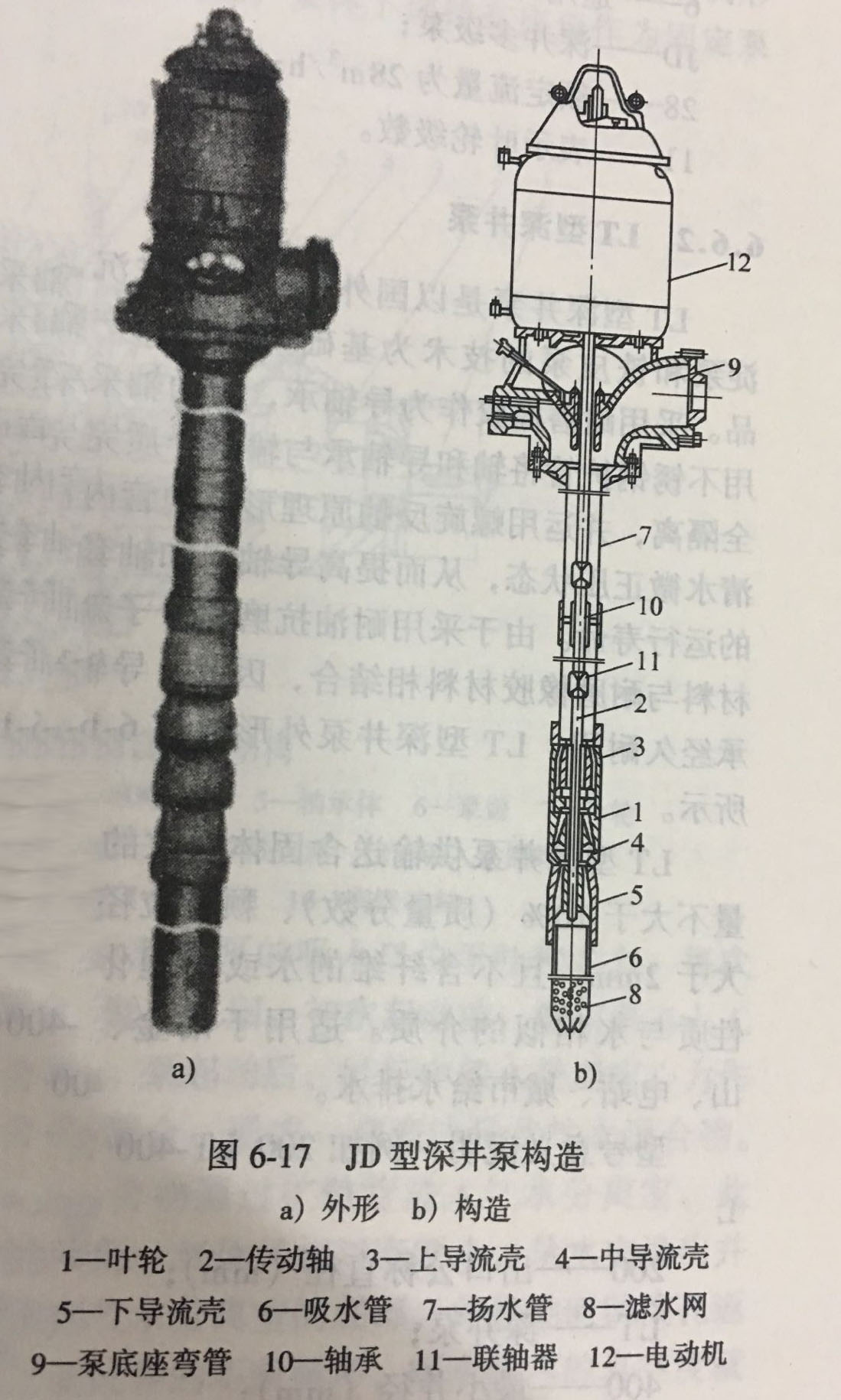

  叶轮1可以有2-36个固定于同一根竖直的传动轴2上。泵壳由上导流壳3、中导流壳4与下导流壳5三部分组成。叶轮位于中导流壳内，下导流壳是用来连接中壳与吸水管6，把水流导向叶轮。上导流壳是用来连接中壳与扬水管7，并把叶轮甩出的水引入扬水管中。

   吸水管下端连有滤水网8，用来防止砂石及其杂物进入水泵。水泵运行时，水从滤网经下导流壳流道进入叶轮。以逐级增加压力，最后通向扬水管至泵底座弯管9排出。工作部分在井内至少要让2-3个叶轮浸入动水位以下，而滤水网一方面至少要比最低动水位低0.5-1.0m，另一方面要离开井底不小于2m距离。

   传动轴通过扬水管中心并由橡胶轴承10支承。整个泵轴系由许多单个短轴，采用联轴器11将它联为一整体。所谓短轴就是一定标准长度的单节，其节数根据井的深度来决定，传动轴一般用螺纹联轴节连接。传动装置由立式电动机和电动机座所组成，泵的转动部分和轴向力全部由电动机推力轴承来承受。从传动装置顶端向下看泵，泵为逆时针方向旋转。

   JD型深井泵适用于输送常温、无腐蚀性的清水，水中不允许含有任何油类，含砂量应小于0.01%（质量分数）、水质为中性（PH值为6.5-8.5）。
